在日常生产用电中，工业客户的电力管理人员在组织管理过程中常常会遇到一些困惑，如何安全用电？如何避免违规？如何避免无功罚款？如何培养技能优秀的电工？如何保证其激励制度，保证队伍的稳定性？如何用有限的资金保证用电的安全可靠？电费应当报容还是报需？可能你会遇到这一系列的问题。

变电所运行监测云管理系统提供基于“云”的服务，以宽带网络为载体。为企业提供运行、管理、电力数据分析，实现对计算资源、存储资源、网络资源、云应用服务进行7×24小时全时区、多地域、智能化的运维监控。可通过IE浏览器或微信平台登录。通过线上云平台+线下服务队伍为客户提供专家级的咨询服务、结合客户实际情况的用电趋势判断、各类专业电力数据的分析、精细的运维优化、预告事件与故障事件的预判和应急抢修。即通过专业化的技术手段，使复杂的数据分析变的简单明了，非专业人员也能一目了然。为企业的运行、管理、维护产出经济效益。变电所运行监测云管理系统为满足企业的电能管控一体化需求提供了完整、可靠的解决方案。同时依托该系统，可为电力用户以及相关政府部门提供一个第三方用电服务平台和需求侧管理平台。
变电所运行监测云管理系统以安装在变配电系统和用电设备的电能采集和传输设备为基础，借助GPRS、以太网、光纤等多种外部通讯方式向电力用户提供电力运行监测、电能管理、维保、计划检修等服务。
1)以云计算平台为核心，以O2O物联网为技术手段，结合线上云平台和线下服务队伍，对电力及其相关产品实现品牌化的服务；
2)采用云端数据存储，智能迭代升级，避免本地化存储数据丢失和升级繁琐的弊端。云端数据存储对故障和异常可实现异地报警，实现异地值守。若用户需要智能化工厂方案，可在本地实现云端和本地双向推送；
3)微信平台可实时推送设备运行情况，可分配多个账户，满足公司对管理节能的管理上的需求。同时微信服务号的应用，使得用户摒弃了繁琐的操作，使得高频、刚需、痛点的互联网精神可以得到高度的融合。

1、方案概述
“云电服”系统将高压柜、低压柜、变压器、直流屏等配电设备运行的状态通过有线或无线的上传到互联网云端，通过数据对比和大数据分析，可以对配电设备以及重点用电设备纳入监测系统，实现覆盖企业高低压等级和主要用电设备的电力运行监测和电能耗统计。从而准确掌控企业电能流向，提高设备运行的安全可靠性，减少人力巡视成本，挖掘节电潜力。

此方案通过技术手段对高低压开关柜、变压器及其他配电设备进行了监控，能够达到控制运行负荷，保障正常用电的功能。维保单位能远程对起配电房的主要设备进行监控，从而在实现对配电设施安全监控的情况也，并实现了无人值守。
2、系统检测范围
（1）数据采集
云管理系统运行监测系统定时采集、存储线路的运行参数可根据用户的需求灵活设置采集周期（数据采集刷新频率最高可达每分钟1次），并远程实时上传电能相关数据至中心站。采集的数据包括：
t三相电流；
t三相电压；
t三相及总有功功率；
t三相及总功率因数
t有功电量和无功电量；
t系统频率；
t线路温度；

（2）数据监控管理
主站接收来自硬件采集层的电能数据后，将通过必要的分析、统计处理并显示。运行管理人员通过系统主站，可随时查看整个变配电系统的运行情况。监控管理包括以下功能：
Ø运行状态和参数的显示功能。多种曲线方式全方位展现各进线、出线的当前运行状态。包括：
t三相电压、电流曲线；
t负荷曲线；
t负荷率曲线；
t功率因数曲线；
t电耗量棒图、尖峰谷电量饼图等图表。

（3）现场运行状态报警功能
变电所运行监测云管理系统能实时反应现场运行状态，一旦出现异常即时上报到主站。报警信息包括系统的内部异常报警、开关状态报警和运行参数的超限报警。

（4）运行参数维护管理功能
IMU预制超限报警的运行参数，报警人员手机号、数据采集频率，用户可自行修改关键数据和报警阈值。
（5）事件记录和历史数据记录、查询
系统自动保存采集的数据，提供方便的自助查询功能，为负荷预测和事故追忆提供依据。

（6）客户资料管理功能
系统可录入客户配电房的设备相关信息，为日后的运行维护提供便利。

3、能效管理
（1）变配电系统效率分析
通过对配电房总进线开关、出线开关和企业内部配电网络的电能数据监测，计算并分析企业变配电系统效率，如变压器负载率、功率因数、三相平衡度等，并据此提出改进建议：
Ø根据总体和各配电房负荷，确定配电房经济运行方案，降低基本电费；
Ø降低变配电系统损耗、提高用电效率、延长设备使用寿命；
Ø避免因功率因数等变配电系统原因被供电公司处罚。

1、方案概述
“云电服”系统将高压柜、低压柜、变压器、直流屏等配电设备运行的状态通过有线或无线的上传到互联网云端，通过数据对比和大数据分析，可以对配电设备以及重点用电设备纳入监测系统，实现覆盖企业高低压等级和主要用电设备的电力运行监测和电能耗统计。从而准确掌控企业电能流向，提高设备运行的安全可靠性，减少人力巡视成本，挖掘节电潜力。

此方案通过技术手段对高低压开关柜、变压器及其他配电设备进行了监控，能够达到控制运行负荷，保障正常用电的功能。维保单位能远程对起配电房的主要设备进行监控，从而在实现对配电设施安全监控的情况也，并实现了无人值守。
2、系统检测范围
（1）数据采集
云管理系统运行监测系统定时采集、存储线路的运行参数可根据用户的需求灵活设置采集周期（数据采集刷新频率最高可达每分钟1次），并远程实时上传电能相关数据至中心站。采集的数据包括：
t三相电流；
t三相电压；
t三相及总有功功率；
t三相及总功率因数
t有功电量和无功电量；
t系统频率；
t线路温度；

（2）数据监控管理
主站接收来自硬件采集层的电能数据后，将通过必要的分析、统计处理并显示。运行管理人员通过系统主站，可随时查看整个变配电系统的运行情况。监控管理包括以下功能：
Ø运行状态和参数的显示功能。多种曲线方式全方位展现各进线、出线的当前运行状态。包括：
t三相电压、电流曲线；
t负荷曲线；
t负荷率曲线；
t功率因数曲线；
t电耗量棒图、尖峰谷电量饼图等图表。

（3）现场运行状态报警功能
变电所运行监测云管理系统能实时反应现场运行状态，一旦出现异常即时上报到主站。报警信息包括系统的内部异常报警、开关状态报警和运行参数的超限报警。

（4）运行参数维护管理功能
IMU预制超限报警的运行参数，报警人员手机号、数据采集频率，用户可自行修改关键数据和报警阈值。
（5）事件记录和历史数据记录、查询
系统自动保存采集的数据，提供方便的自助查询功能，为负荷预测和事故追忆提供依据。

（6）客户资料管理功能
系统可录入客户配电房的设备相关信息，为日后的运行维护提供便利。

3、能效管理
（1）变配电系统效率分析
通过对配电房总进线开关、出线开关和企业内部配电网络的电能数据监测，计算并分析企业变配电系统效率，如变压器负载率、功率因数、三相平衡度等，并据此提出改进建议：
Ø根据总体和各配电房负荷，确定配电房经济运行方案，降低基本电费；
Ø降低变配电系统损耗、提高用电效率、延长设备使用寿命；
Ø避免因功率因数等变配电系统原因被供电公司处罚。

（3）合理利用尖峰谷分时电价
对高电耗设备进行负荷特性分析，找出设备各生产阶段的电耗量规律和负荷特性曲线（如下图所示单晶硅拉晶炉一个生产周期的负荷特性），并据此调整优化设备投切时间，使设备的高负荷阶段发生在低谷用电时段。

通过用电数据采集、生产数据录入，单位人员，计算分析单位产量电耗量，合理确定企业内部的单耗定额。并在此基础上进行产品能耗分析与管理：
1、对产品单耗进行横向纵向、同比环比分析，对照国家、行业、企业标准进行分析，找出差距和改进余地。
2、在车间、班组开展能耗管理和考核，提高员工对于节能降耗的重视程度，实现全员节电，通过生产过程的精细化管理，把单耗控制在合理水平、提高企业综合能效。
（5）工序和设备能效分析
如果方案第二阶段的检测范围延伸到车间主要用电设备，就可进一步实现对企业工艺流程的用电能耗监控。通过对工序、设备的能效进行采集和分析，实现工序、设备能效管理，包括：
Ø根据企业实际生产工序流程，配置各生产工序的逻辑关系，生成图形化的生产工序流程能耗展示图，并能够根据用户需要自定义所需展示的各类能耗数据，从而实现工序能耗分析统计；
Ø实现不同设备之间的实时能效对比、设备能效和标称能效、地方标准之间的对比，对同类设备能效进行排序，在生产能力有富余时，优先使用高能效设备；
Ø通过工序能耗和设备能效诊断分析，找到用能不合理的生产环节，为后续进一步采取技术措施改善能效提供数据支撑。

（6）用电智能诊断
通过对实时用电数据的自动监测，系统将自动对企业作业过程中出现的一些用电问题进行智能诊断，以供企业找出隐含在生产、办公中的电能浪费环节，并采取相应的措施，减少不必要的电能损耗，进一步实现科学用电、合理用电。
4、抢修服务
（1）  提供便利的报修服务

一键报修，操作简单，解决用户报修难的困惑。
（2）提供快速的抢修服务

四、传统配电房运行值班和智能维保平台的比较
1、有效降低人工成本，用智能化设备进行机器换人，较少用工数量
虽然设备的智能化改造有一定的一次性投入，但是人工的成本是长期的，基本上一个人工的一年的成本可以改造设备将近６０－７０个数据点，从长久的看，一次性投入还是非常值得的。用智能化设备替代人工进行一些数据采集和分析，将电工从简单重复的抄表工作中解脱出来，可以大幅地减少值班电工的用工数量。特别目前用工成本逐年增加的前提下，用机器换人的方法，可以有效地降低用工数量。
2、降低时间成本，并大幅降低巡视人员的劳动强度
配电设施分布在各个角落，如果靠人工去巡查，费时费力。如果采用智能化传感器，对设备运行状态进行在线监测，现在只要花几分钟就能完成对设备的巡查。
3、自动抄表和数据比对，并对历史数据精准分析
按照以往的抄表模式，只能是人工对电表进行抄表。如果采用智能化传感设备，可以实时的电流/电量进行记录，而且可以分配多个账号和权限，用手机APP就能对每一路出现的负荷和电量进行监控，并同时实现实时抄表的功能。

4、服务外包能够提高整体维护水平和提升快速响应体系
服务外包可以利用外包的专业技能、专业设备和标准化的巡视流程，可对设备的运行和检修的水平得到很大的提高。
5、故障分析和故障报警
传统的值班电工只能做到设备的巡检和平时对电流电压的一些记录，无法做到对故障的预判、分析和报警。而采用云电服平台后，可以对设备运行情况进行精准的分析和记录，到了额定电流就触发报警信号，并对运行的设备进行分析和记录。故障跳闸后可以通过APP和短信向值班人员进行故障报警。
6、可视化的用电量分析和用能分配，为节能降耗提供量化的依据
云电服平台提供可视化的电量分析和电能质量分析，为合理用电、优化用电、节能减排提供量化的参考数据。可以根据实际运行的数据，对负荷进行报容报需，减少容量电费的缴付。并对无功电量进行在线监测，避免无功罚款。

7、案例分析
某工厂由动力科进行管理，配电房变压器容量为5000kVA，配置4台1250kVA变压器。配电房实行三班倒有人值守，配备5个机修电工（兼带工厂的低压检修电工），平时负责配电房的抄表、巡检以及动力配电的检修工作。在日常管理中也经常遇到负荷过大造成跳闸等，电容器损坏造成无功罚款等问题。后面采用该系统后，
1、电工的配置从5人减少至2人，电工的岗位职责由高低压值班调整到了以机修为主，对每一路的出线计量抄表由系统自动完成。

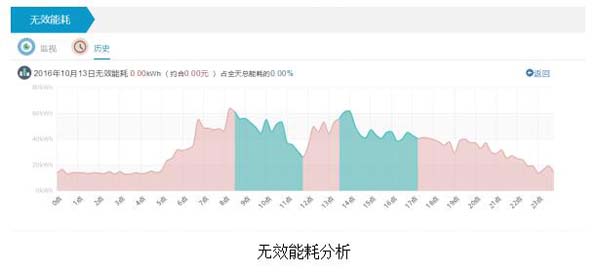

2、行政办公用电和生产用电均分开计量并自动记录，减少了大量的事务性重复工作。同时根据系统提供的数据，排查出很多无效负荷（电脑24小时开启，春秋天长时间待机，公共区块照明没有定时关闭等）并通过相关技术手段，达到节能降耗的目的，有效节能率均在日常负荷的10~15%左右。
3、综合管理部门可根据企业的实际情况根据行政办公用电量和行政人员数量计算出行政人员人均用电量，根据车间生产用电和实际产能计算出企业单位产值能耗。
4、配电房24小时有人远程值守（运行代维），人员也不需要进行三班倒，运行值班人员可以随时用手机进行设备及负荷监控。
5、每个月一次的运行检查，使用了专用仪器，使得整体运行水平得到提高。配电房出现跳闸，手机微信和短信均能立即收到报警，短时间内有检修人员上门检修，对设备的安全运得到了有效的保障。


年度需量分析

8、传统配电值班模式和云电服智能化无人值守模式对比表

9、售后及维保服务流程：
